Combien de verrous automatiques faut-il installer sur un volet roulant ?

Par Anne le vendredi 19 novembre 2021, 10:01
Les verrous automatiques sont des éléments indispensables pour le bon fonctionnement d’un volet car ils assurent une bonne liaison entre le tube et le tablier mais également un enroulement parfait dans le coffre. Ils jouent donc un rôle majeur au service de nos volets roulants mais pour ne pas commettre d’impairs, il est aussi intéressant de savoir combien il faut en installer. Pour cela, suivez notre guide…
La capacité de levage
Pour savoir combien de verrous automatiques il faut installer sur un volet roulant, il faut premièrement connaitre la capacité de levage du verrou que vous souhaitez installer. Plus sa capacité de levage est grande, moins il sera utile d’en installer.
La capacité de levage correspond au poids qu’un verrou peut soulever tout seul. La grande majorité des verrous automatiques tels que les verrous H875E fabriqués par Zurflüh-Feller ont une capacité de levage de 7kg.
La répartition des verrous sur l’axe
Pour connaitre la quantité de verrous à installer sur l’axe du volet, il faut ensuite prendre en compte les règles de répartition des verrous en fonction de la largeur du volet. Un nombre conseillé d’attaches est à suivre pour installer parfaitement les nouveaux accessoires.
Cas d’un volet à manœuvre électrique
Pour l’utilisation des verrous automatiques ZF référence H875E nous préconisons une répartition en suivant le tableau ci-dessous et ces deux prérequis :
- Un verrou à chaque extrémité placé à 20cm.
- Un verrou intermédiaire tous les 8cm
Largeur du volet en mm |
Nombre de verrous |
0 à 1400 |
2 |
1410 à 2350 |
3 |
2360 à 3300 |
4 |
Cas d’un volet à manœuvre manuelle par treuil
Treuil à fin de course
Montage avec deux verrous automatiques H875E minimum.
Treuil débrayable sans fin de course
Montage avec deux verrous automatiques H875E minimum.
Treuil non débrayable sans fin de course
Puissance du treuil |
Nombre minimum de verrous |
<= 12Nm |
2 |
12 à 15Nm |
3 |
15 à 18Nm |
4 |
>18Nm |
Verrou H875E non compatible |
Le poids du tablier
Comme nous l’avons vu juste avant, chaque référence de verrou automatique a une capacité de levage très précise. Effectivement, un verrou automatique ZF H875E peut lever 7kg de tablier à lui tout seul, mais comment savoir combien de kilogrammes au total pèse le tablier ? Le calcul est plutôt simple et dépend de trois caractéristiques : le poids des lames au mètre carré, de la largeur et de la hauteur du volet.

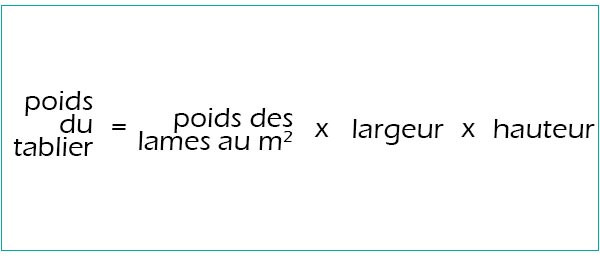

poids du tablier = kg/m² x largeur x hauteur
Le poids des lames de volet
Pour estimer le poids du tablier, il est d’usage de considérer que le poids au mètre carré des lames de volet roulant se classe de la manière suivante en fonction du type des lames.
Type de lame |
Poids en kg au m² |
PVC (maxi 40mm) |
4 |
Alu (double paroi mousse) |
4,5 |
Bois |
11 |
Installer de nouveaux verrous automatiques sur des volets roulants est une opération plutôt simple (à condition que le coffre soit accessible facilement), mais il faut tout de même respecter certaines règles afin de garantir une utilisation pérenne et fonctionnelle des menuiseries.
Nos indications et nos conseils listés dans cet article respectent les conditions générales d’installation pour la plupart des cas. Si vous avez un doute sur le modèle de verrou ou sur leur nombre, n’hésitez pas à contacter un professionnel du secteur.
